Monitoraggio degli utensili BK MIKRO LIN

BK MIKRO 4 / 7 / 8 / LIN

Video BKM LIN

Per scansione lineare

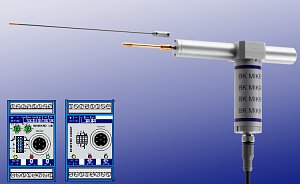

Questo sistema permette di controllare le geometrie se una scansione rotorica non è adatta o non possibile, ad esempio in cavità, fori, spazi d'azione limitati o in caso di pressione critica del refrigerante.

Dopo ogni impulso di start, l'ago di scansione si sposta linearmente verso la posizione di controllo con un corsa fino a 50 mm o 100 mm. È presente una anomalia se l'ago incontra una resistenza primo o dopo la posizione memorizzata tramite "teach-in" oppure la corsa completa è uscita senza arrestarsi.

tool monitoring bk mikro lin

Caratteristiche:

Due livelli per l'intensità di scansione
Contatti di relè di uscita regolabili come contatto normalmente chiuso o contatto normalmente aperto
Visualizzazione del risultato di scansione per mezzo di due diodi luminosi sull'unità di controllo "OK" e "KO"
Identificazione della rottura del cavo
Varianti per la punta dell'ago: standard o specifiche del progetto
Intervallo di tolleranza regolabile per la scansione (in relazione alla posizione "teach-in")

Dati tecnici testina di scansione

Corpo	Alluminio anodizzato
Grado di protezione	IP 64
Corsa max.	50 mm o 100 mm
Collegamento sull'unità di controllo	a 6 poli
Intervallo di temperatura	0°C - +80°C
Cicli di scansione	> 5 millioni

Dati tecnici unità di controllo

Corpo / grado di protezione	In materiale isolante integrato (SK II), IP 20
Dimensioni	40 x 75 x 107.5 mm
Fissaggio	Guida profilata 35 mm a norme DIN EN 50022
Tensione di attacco	24 VDC
Potenza assorbita	6 VA max.
Tensione pilota	24 VDC
Ingressi	Ad isolamento galvanico
Uscite di commutazione	2x 30 VDC, 2 A max.
Potere di rottura	500 VA / 60 W (max.) . 10 mA min. @ 10 V
Durata relè	5 x 10⁷ cicli di commutazione
Circostanze climatologiche	Classificazione 3K3 EN 50178
Intervallo di temperatura	0°C - +50°C
