Monitoraggio degli utensili BK MIKRO 7

BK MIKRO 4 / 7 / 8 / LIN

Veloce e compatto

BK MIKRO 7 è l'unica soluzione per tempi ciclo minimi, maggiore flessibilità in ambienti di processo limitati e per due posizioni di scansione, ad esempio in caso di mandrini doppi.

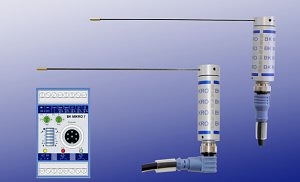

BK MIKRO 7

Scansione su entrambi i lati

Girando in senso orario e poi antiorario, l'ago di scansione stabilisce la presenza dei due pezzi in prova. Viene emesso un messaggio di errore se minimo un processo di scansione è stato negativo.
Una volta localizzate le posizioni di scansione tramite "teach-in", l'ago ritorna automaticamente nella posizione di riposo, che giace esattamente al centro fra i due punti di scansione.

Caratteristiche:

Testina di scansione molto piccola
BK MIKRO 7 con TK7A per monitoraggio su un lato (testina con battuta meccanica)
BK MIKRO 7 con TK7RL per monitoraggio su entrambi i lati
Collegamento della testina tramite connettori diritti o piegati
Scansione su un lato o su entrambi i lati
Scansione di punte rotanti fino a Ø 0,5 mm
Elevata velocità di scansione
Due intervalli di tolleranza per messaggio "OK"

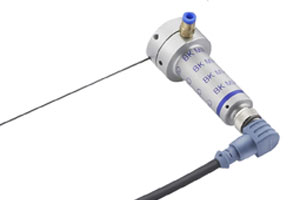

Opzione: adattatore d'aria per uso in ambienti con refrigeranti molto aggressivi e trucioli.

Dati tecnici testina di scansione

Corpo	Alluminio anodizzato
Grado di protezione	IP 67
Ago	165 mm (standard), ago sostituibile
Aree di scansione	- TK7A 270° max. - TK7RL 360° max.
Collegamento sull'unità di controllo	a 6 poli
Intervallo di temperatura	0°C - +80°C
Cicli di scansione	> 5 millioni

Dati tecnici unità di controllo

Corpo / grado di protezione	In materiale isolante integrato (SK II), IP 20
Dimensioni	40 x 75 x 107,5 mm
Fissaggio	Guida profilata 35 mm a norme DIN EN 50022
Tensione di attacco	24 VDC
Potenza assorbita	Max. 6 VA
Tensione pilota	24 VDC
Ingressi	Ad isolamento galvanico
Uscite di commutazione	2x 30 V DC, 2 A
Potere di rottura	500 VA / 60 W (max.) . min. 10 mA @ 10 V
Durata relè	5 x 10⁷ cicli di commutazione
Circostanze climatologiche	Classificazione 3K3 EN 50178
Intervallo di temperatura	0°C - +50°C
