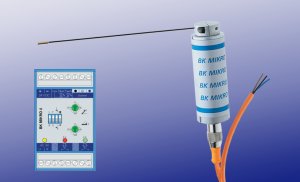

Monitoraggio degli utensili BK MIKRO 4

BK MIKRO 4 / 7 / 8 / LIN

Sistema di controllo per oggetti e spazi vuoti

BK MIKRO 4 offre due diversi modi operativi con tutte le funzioni per il monitoraggio delle fasi di produzione, ad esempio per controllare la rottura dell'utensile, l'espulsione o il caricamento al momento del cambio dell'utensile.

Broken tool detection BK MIKRO 4

Caratteristiche:

L'ago si sposta nella direzione scelta, determina esattamente la posizione dell'oggetto nella procedura "teach-in" e poi la confronta con il risultato di scansione a tempo macchina.
L'area di scansione desiderata viene scelta liberamente mediante due interruttori di regolazione (W1, W2) in livelli di 22,5°.
Opzione: adattatore d'aria per uso in ambienti con refrigeranti molto aggressivi e trucioli.

Dati tecnici testina di scansione

Corpo	Alluminio anodizzato
Grado di protezione	IP 67
Ago	165 mm (standard), ago sostituibile
Aree di scansione	0° - 270°
Collegamento sull'unità di controllo	a 3 fili, estremità aperte
Intervallo di temperatura	0°C - +80°C
Cicli di scansione	> 5 milioni

Dati tecnici unità di controllo

Corpo / grado di protezione	In materiale isolante integrato (SK II), IP 20
Dimensioni	40 x 75 x 107,5 mm
Fissaggio	Guida profilata 35 mm a norme DIN EN 50022
Tensione di attacco	24 V DC
Potenza assorbita	Max. 6 VA
Tensione pilota	24 VDC
Ingressi	Ad isolamento galvanico
Uscite di commutazione	2x 30 V DC
Potere di rottura	500 VA / 60 W (max.), min. 10 mA @ 10 V
Durata relè	5 x 10⁷ cicli di commutazione
Intervallo di temperatura	0°C - +50°C
