Halsrohrlänge für Schutzarmaturen der DIN 43772

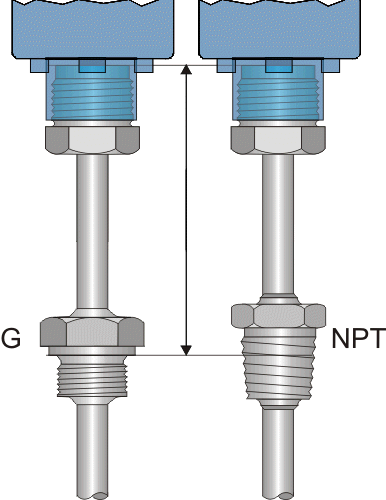

Das Halsrohr ist der Teil zwischen Prozessanschluss und
dem Anschlusskopf. Es besteht standardmäßig aus einem Rohr, dessen Maße und
Beschaffenheit (Durchmesser und Material) dem Rohr unterhalb des Anschlusses
entsprechen.Die Standardlängen des Halsrohres betragen 80 oder 145 mm, je nach
gewählter Option. Bei einem Schutzrohr mit 12 mm Durchmesser und einer verjüngten
Schutzrohrspitze (Form 3), ist das Halsrohr gemäß DIN 43772 ----> 82 oder 147
mm lang. Der Anschluss M24x1,5 befindet sich am oberen Ende des Halsrohres und

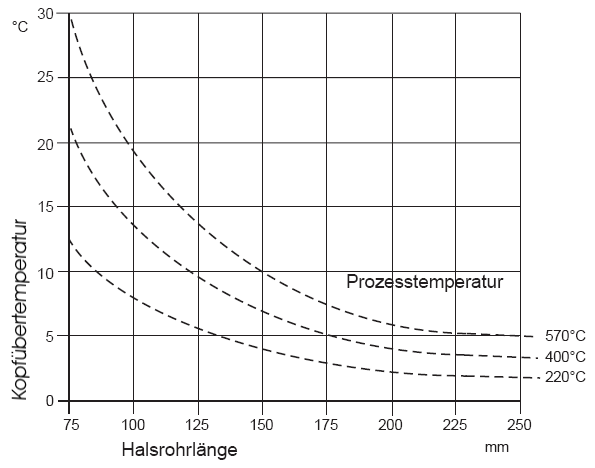

gewährleistet die freie Ausrichtung des Anschlusskopfes.Wie das Diagramm unten zeigt,
beeinflußt die Länge des Halsrohres die Temperatur im Anschlusskopf.
Funktion des Halsrohres:
- Schutz des Anschlusskopfes und Transmitter (85°C) vor
Überhitzung .
- Gewährleistet die Zugänglichkeit zum Anschlusskopf im Falle
einer zusätzlichen Rohrisolierung.
|
|
